Booster Bausatz, Artikel 8003 und 8004

Brauchen Sie mehr Strom auf Ihrer digitalen Anlage? Dann ist dieser Booster genau richtig. Viel Strom für wenig Geld. Dieser Booster wird sowohl als Bausatz wie als Fertigbaustein geliefert, jeweils in zwei Leistungsklassen mit 4 oder 6 Ampere.

Die Bausätze sind auch für Anfänger leicht  zu bauen, da keine kniffligen Teile wie SMD verwendet werden. Ausserdem sind die Kühlkörper bereits bearbeitet mit Gewindelöcher. Mit lediglich einem Lötkolben, einem Schraubendreher und einem Seitenschneider können diese in kurzer Zeit fertig gestellt werden. Wie das geht sehen Sie auf den Seiten Elektronik Bausätze und  richtig Löten.

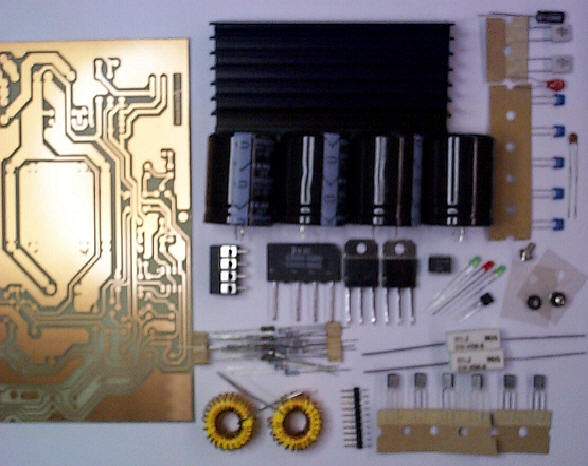

Im Bausatz sind alle benötigten Teile enthalten (im Bild die 6A Ausführung): Fertig gebohrte Printplatte aus Epoxy* Kondensatoren Transistoren IC Widerstände (Metallfilm) Drosseln Dioden, Brückengleichrichter LEDs Schraubklemmen für Trafo- und Bahnstromanschluss Isoliersätze für die Endtransistoren Kühlkörper mit Gewindelöcher M3 und Clip für den Gleichrichter Fertiges Interfacekabel, 36cm, für alle Zentralen mit 5-poligem Anschluss. Steckerprint (siehe unten). Detaillierte Anleitung zum Zusammenbau, sowie Schema und Anschlussplan.   * Hinweis: Alle Leiterplatten werden seit Januar 2005 mit Lötstoppmaske und Bedruckung ausgeliefert, wie im unteren Bild beim Fertigbaustein zu sehen ist.

Hinweis: Falls Ihr Bausatz wider Erwarten nicht ordnungsgemäss funktionieren sollte, können Sie mir diesen zur Reparatur zusenden.

Booster Fertigbaustein, Artikel 8005 und 8006

Falls Sie lieber einen Fertigbaustein möchten, ist auch dies kein Problem. Beide Stromversionen (4A und 6A) können auch als fertiger, auf einwandfreie Funktion getesteter Baustein bezogen werden.

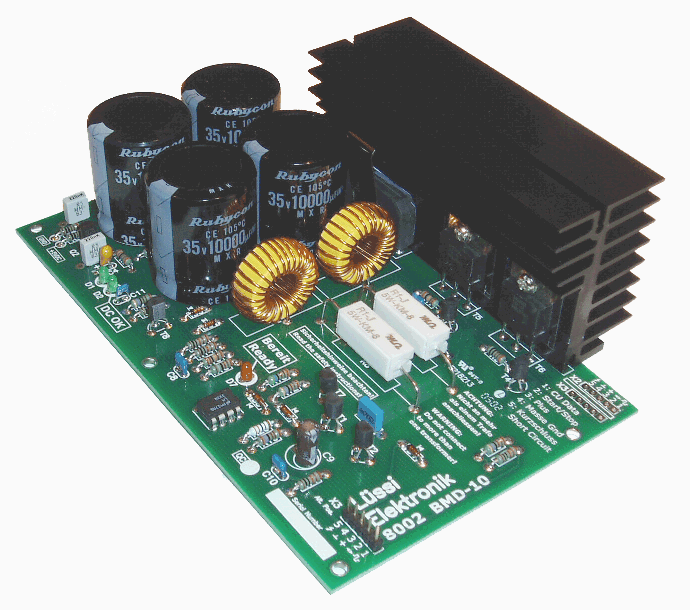

Bereit für den sofortigen Einsatz sind die auf Funktion geprüften Fertigbausteine. Der Anschluss von Trafo und Gleis erfolgt über Schraubklemmen. (Hier im Bild eine 6 Ampere Version mit total 40'000µF für den Gleichrichter-Teil!)

Neu: Steckerprint

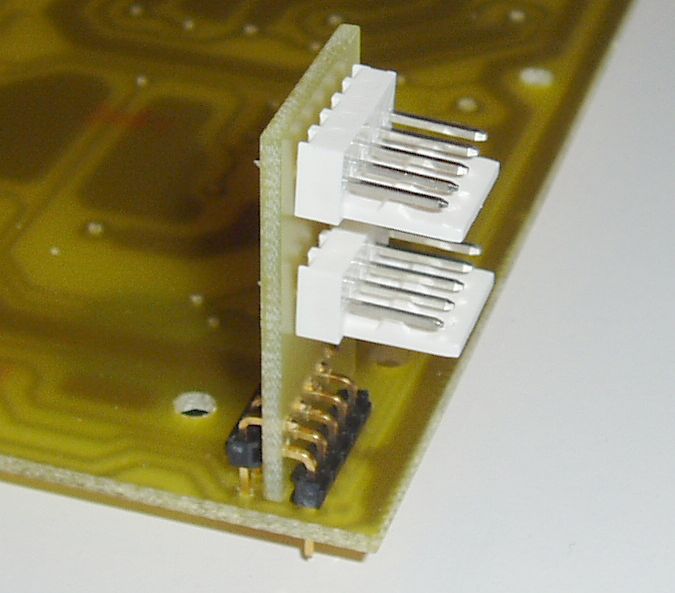

Neu wird der Booster mit einer zusätzlichen kleinen Leiterplatte ausgeliefert. Auf diesem können die beiden 5 poligen Stecker befestigt werden. Damit sind nun alle Anschlüsse von einer Seite zugänglich, was speziell beim Einbau in einem Gehäuse von grossem Vorteil ist.

Mit diesem Zusatzprint sind auch die Stecker der Boosterschnittstelle von der Seite zugänglich. Diese kleine Leiterplatte wird mit zwei 5 Poligen abgewinkelten Stiftleisten mit der Boosterplatine verbunden, was eine hohe mechanische Stabilität gewährleistet.
