Oszilloskop-Bilder des Booster Ausgangssignals
Das Ausgangssignal des Selbstbau Boosters wurde unter Praxis nahen Bedingungen gemessen und mit dem Ausgang eines 6021 verglichen. Das Ergebnis kann sich sehen lassen. Aber urteilen Sie selbst:
| Allgemein: Gemessen wurde direkt am Ausgang des Boosters bzw. der 6021 CU. Das gelbe Signal ist dasjenige des Boosters, das grüne von der CU. Die Einteilung entspricht 1V/Div. bei beiden, gemessen wurde mit einer 10:1 Sonde. Somit entspricht eine Rastereinteilung 10 Volt. |
|
 |

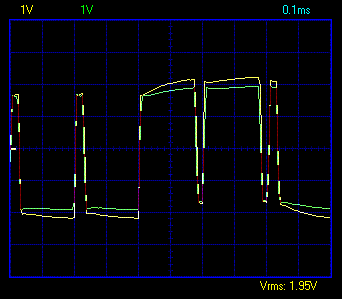

Beide Signal übereinander. Deutlich zu sehen ist,
das die Steilheit beider Signale gleich ist. Der Pegel unseres
Boosters ist ca. ± 2 V höher als
dasjenige der CU. Trafo für CU: 52VA 6002 Trafo für Booster: 150VA 18V Belastung: Booster: 1.0A CU 6021: 0.5 A |
 |

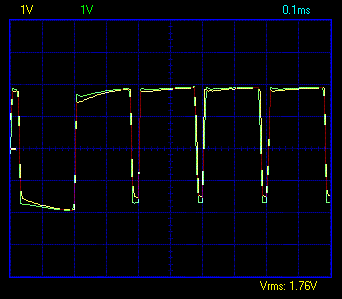

Hier wurde der Booster mit einem 15VAC Trafo gespeist (statt wie oben 18V). Die Signale haben praktisch identische Pegel. |
 |

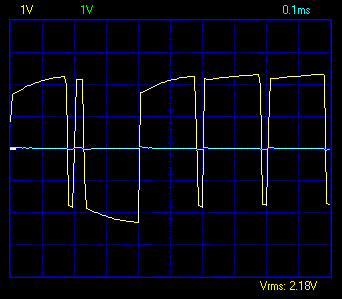

Das Boostersignal alleine. Eingangsspannung 18VAC. |
 |

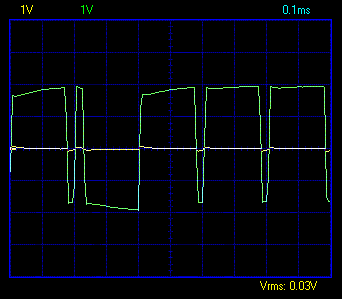

Dasselbe hier mit der CU 6021. |
