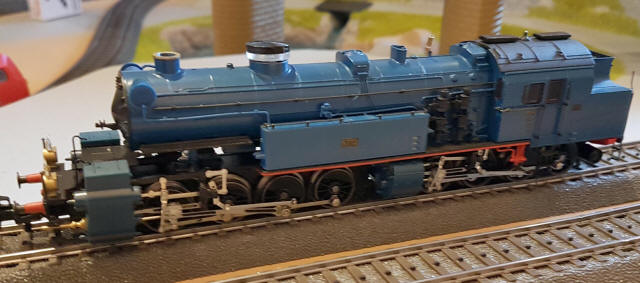

Das Modell läuft nach heutigen
Standards nicht mehr zufriedenstellend. Der dreipolige Rotor und die
Deltaelektronik sind nicht mehr zeitgemäss. Deshalb wird diese Lok auf
Digital umgerüstet und bekommt gleich einen neuen Motor spendiert.
Umbau

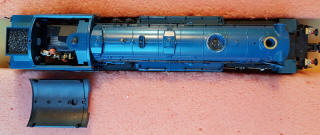

Zum Öffnen der Lok sind zwei
Schrauben zu entfernen. Eine davon befindet sich unter dem Führerstandsdach,
die andere unter dem Dampfdom. Beides lässt sich einfach abnehmen. Bei
meiner Lok ist der Dampfdom-Deckel vom Vorbesitzer offenbar verloren
gegangen und durch ein Jacket-Knopf ersetzt worden - aber darum kümmern wir
uns später.
Der Motor wird durch einen neuen
Motor aus den Teilen des Umbausatzes von Märklin mit der Artikelnummer 60941
ersetzt. Damit haben wir einen leistungsstarken, ruhig laufenden DC Motor,
welcher mit allen gängigen H0 Decodern angesteuert werden kann.
Der Umbau im Einzelnen:

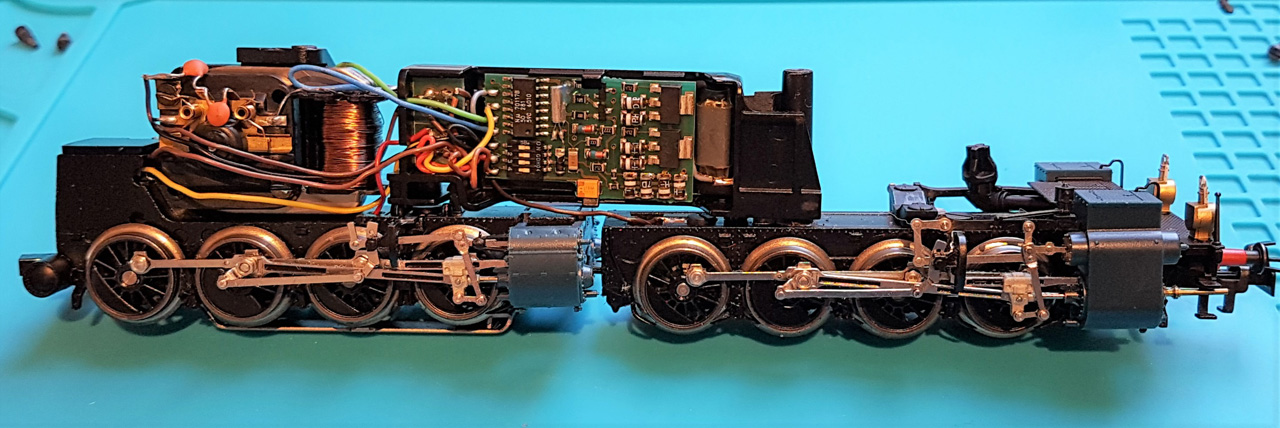

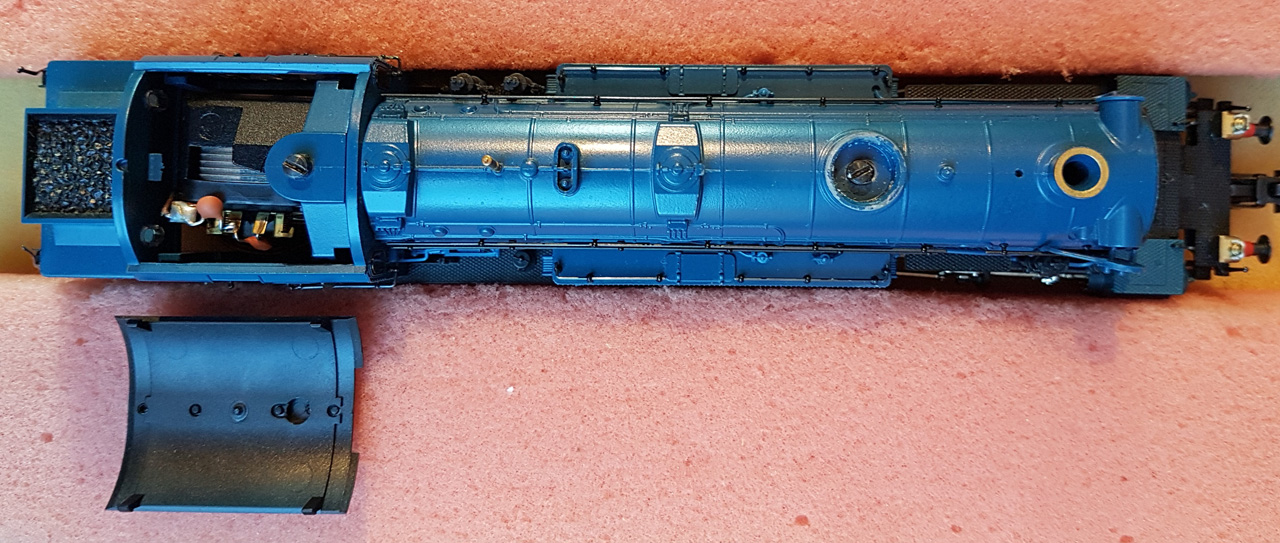

Zum Öffnen der Loks sind zwei Schrauben zu entfernen. Das Gehäuse
kann danach nach oben entfernt werden.
|
|
|

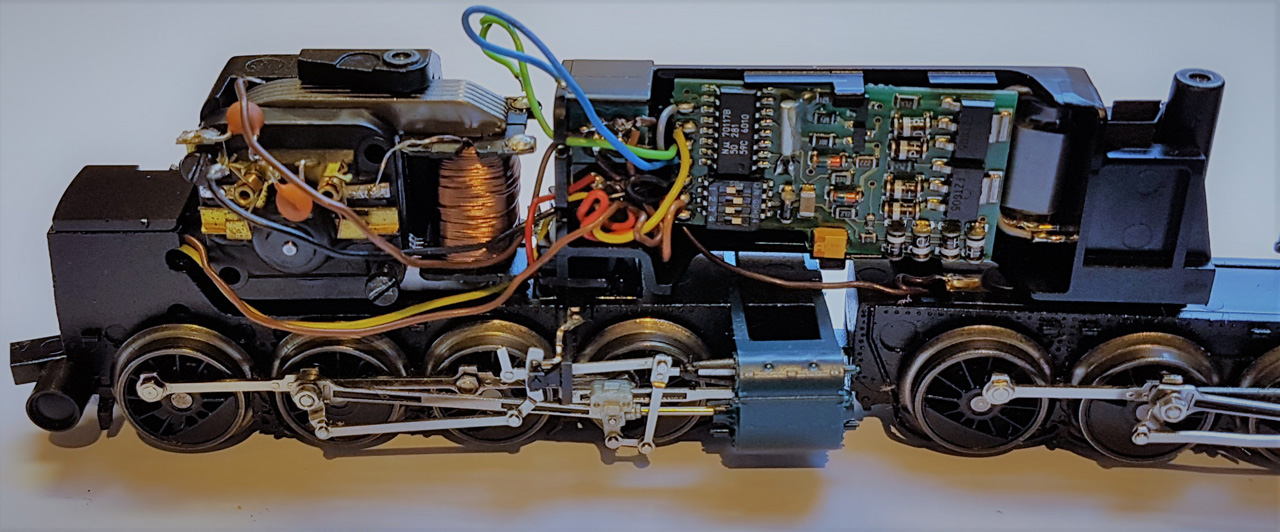

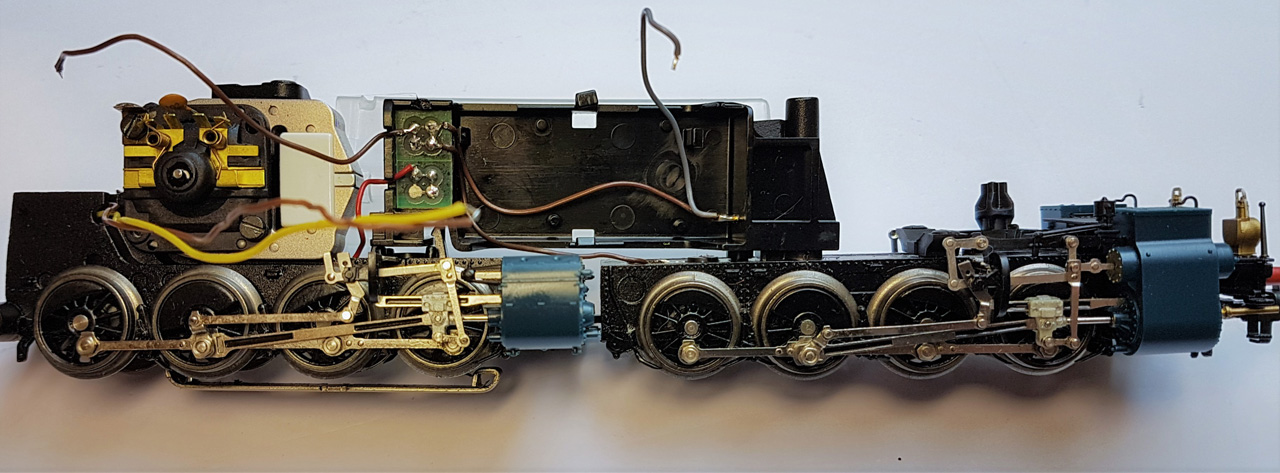

Und so präsentiert sich die Lok im Innern. Links ist
der Allstrom-Motor mit der gewickelten Feldspule erkennbar. In der
Mitte befindet sich die Delta-Elektronik.
|
Die Litzen am Motor
werden abgelötet, die Kohlebürsten entfernt. Danach werden die zwei
Schrauben am Motorschild herausgeschraubt und alle Motorenteile
herausgenommen |
|
|

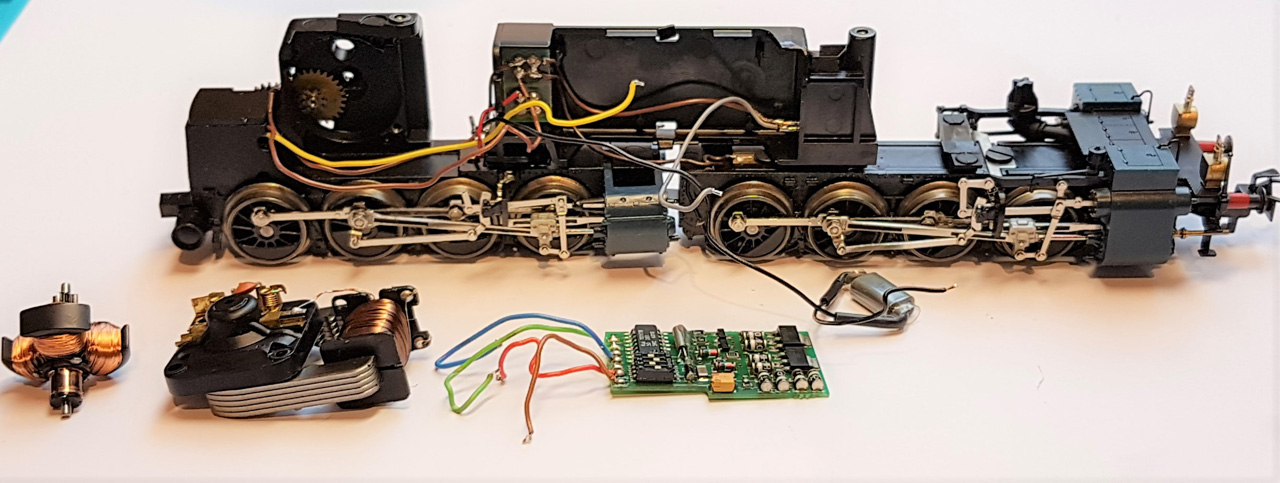

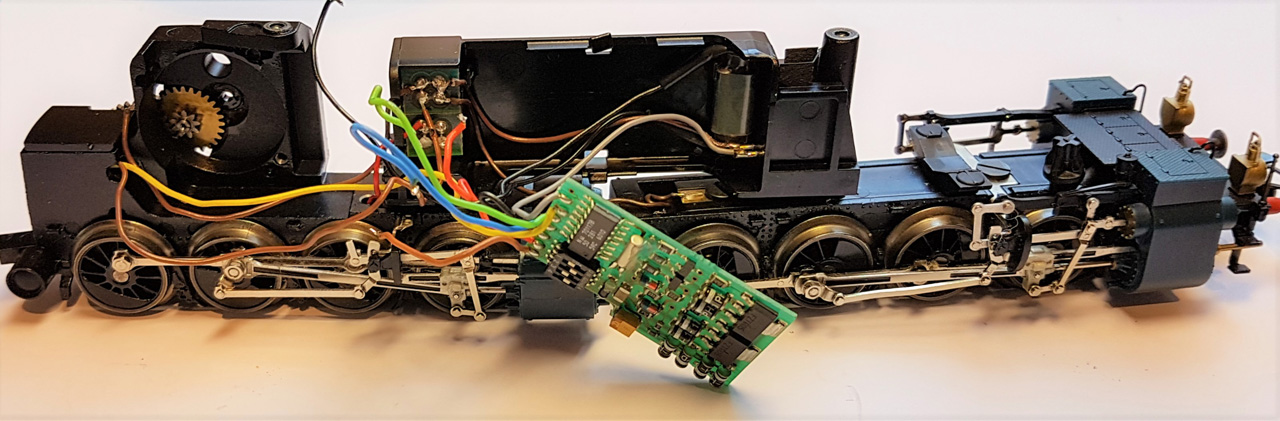

Auch der alten Delta-Decoder wird entfernt ... |
... wozu ein paar Listen abgelötet
werden müssen.
Die Litzen der hinteren Lampe behalten wir, die Litzen der vorderen
Lampe werden ersetzt. |
|
|

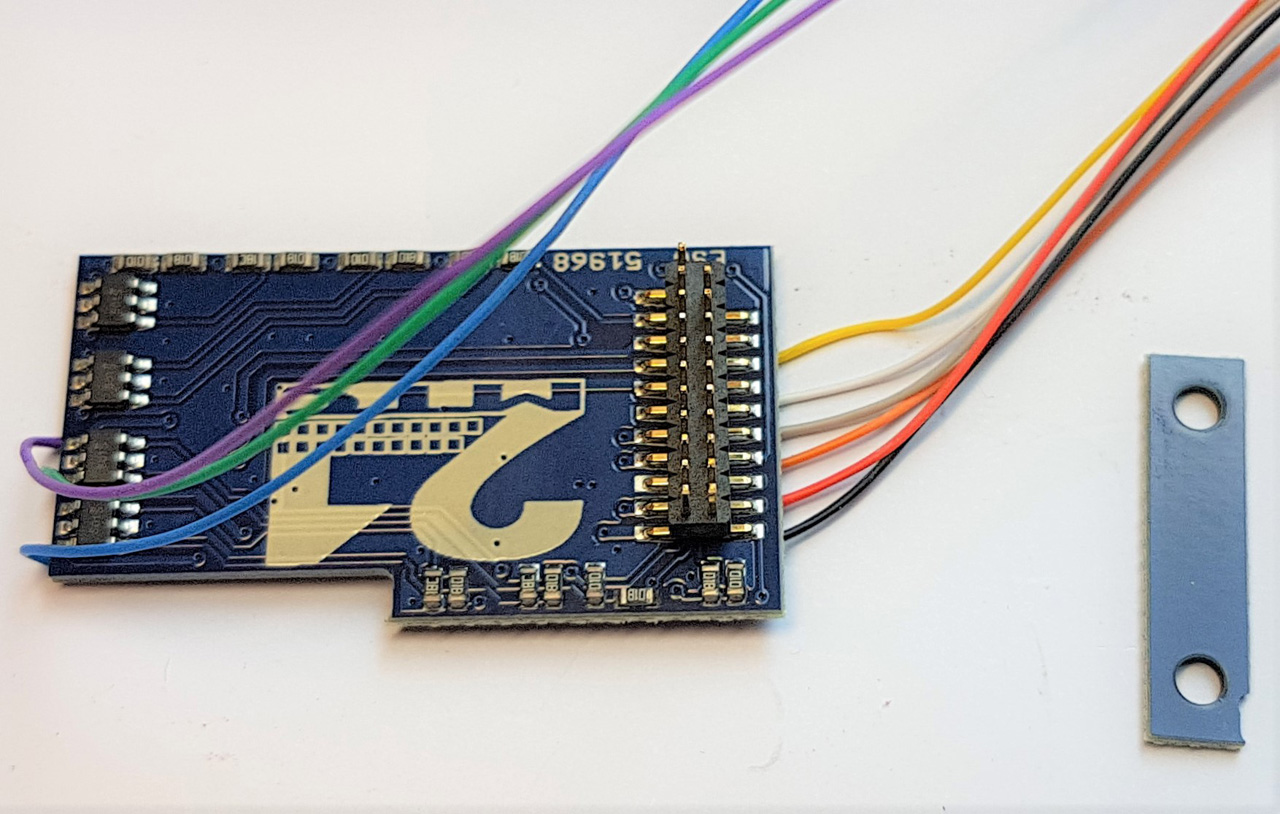

Sehr gut geeignet ist der Decoder-Adapter 51968 von ESU, welcher
exakt die gleichen Abmessungen hat wie der Delta-Decoder.
Das kleine Teil der Leiterplatte mit den beiden Löchern wird hier
nicht verwendet, es lässt sich ganz einfach abbrechen. |
Die neuen Motorenteile werden eingebaut, nachdem alle Zahnräder gut
gereinigt und deren Achsen leicht geölt wurden. Die kleine
Messinglasche, welche die Masseverbindung herstellt, wird vom alten
Motor übernommen und mit der oberen linken Schraube der
Motorenschildes befestigt.
|
|
|

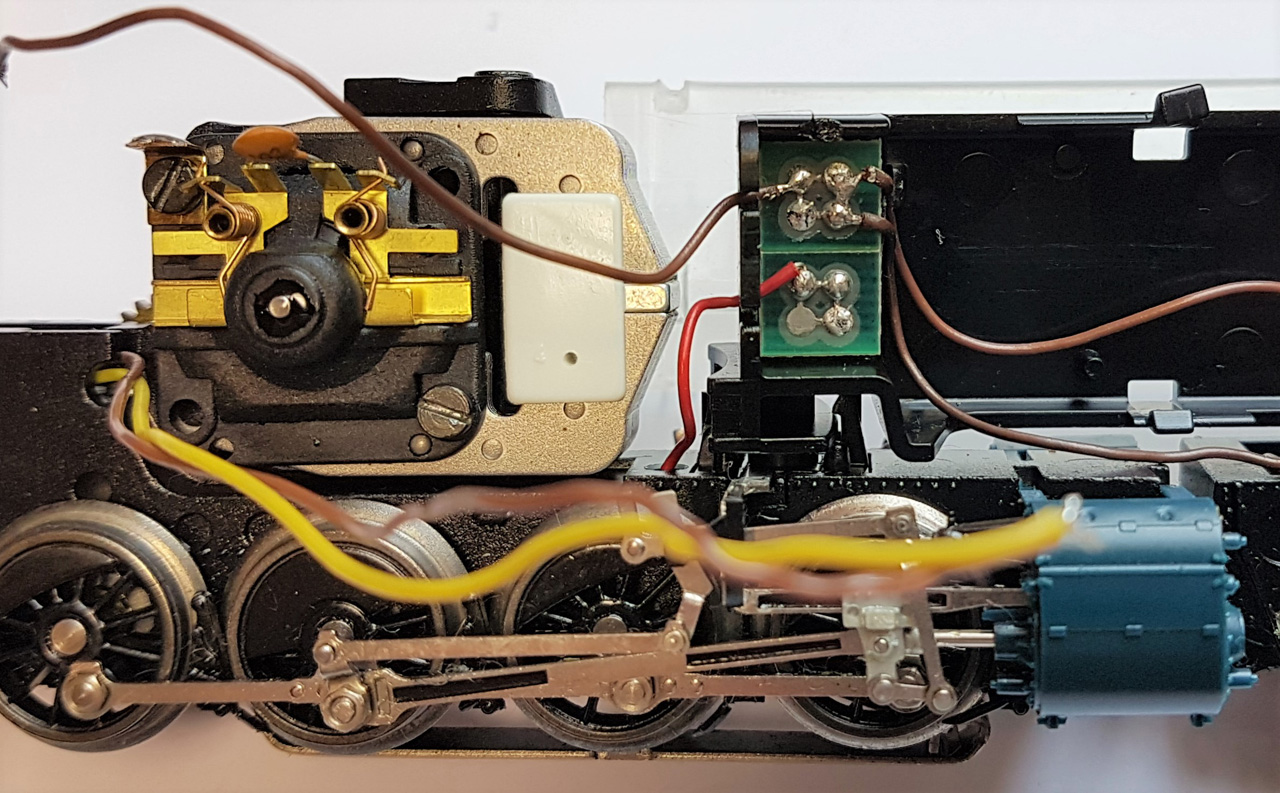

In der Mitte der Lok befindet sich eine kleine Leiterplatte mit
zwei mal vier Lötpunkten. Die oberen vier Lötpunkte dienen für die
Masseverbindungen, die unteren für die Verbindung zum Schleifer.
Da wir die Lampen direkt an den Decoder Plus anschliessen
(Rückleiter Funktionen), werden die braunen Litzen der Lampen
abgelötet. |

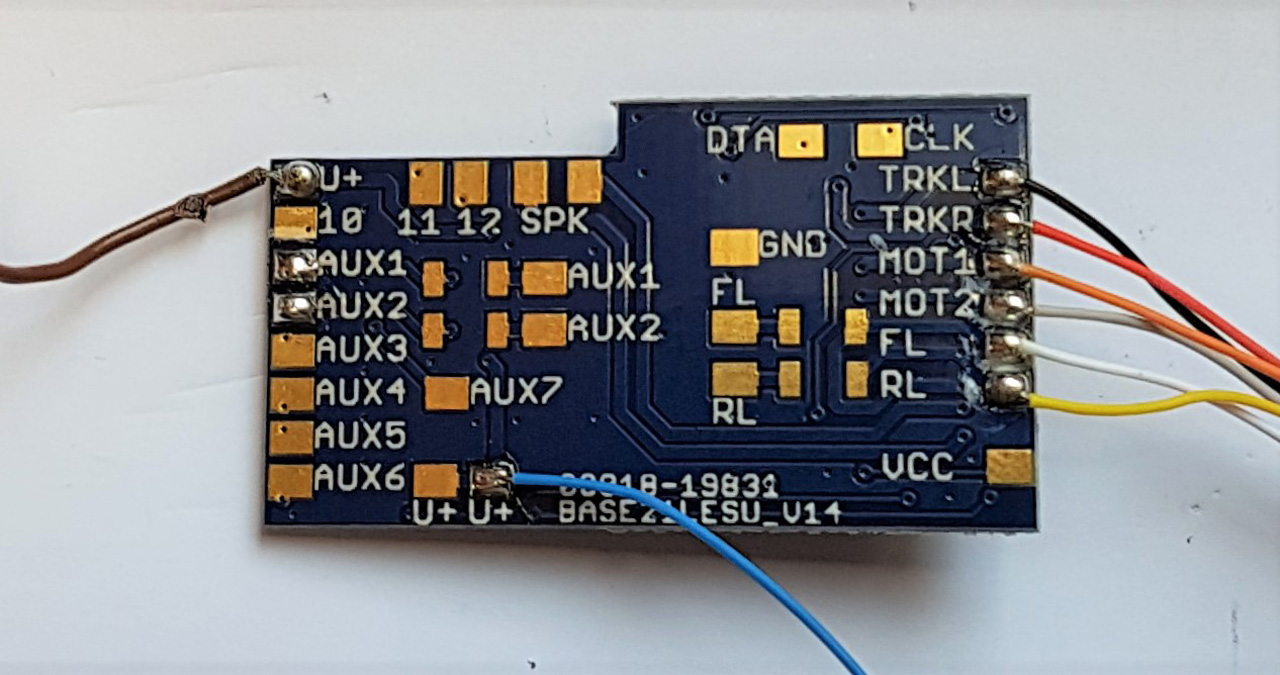

Die braune Litze der hinteren Lampe
löten wir an U+ der Adapter-Platine an. Für die vordere Lampe löten
wir eine blaue Litze an einem der anderen U+ Lötpads an.
Die Litzen für Aux1 und Aux2 werden bei diesem Umbau nicht benötigt,
also löten wir diese ab. |
|
|

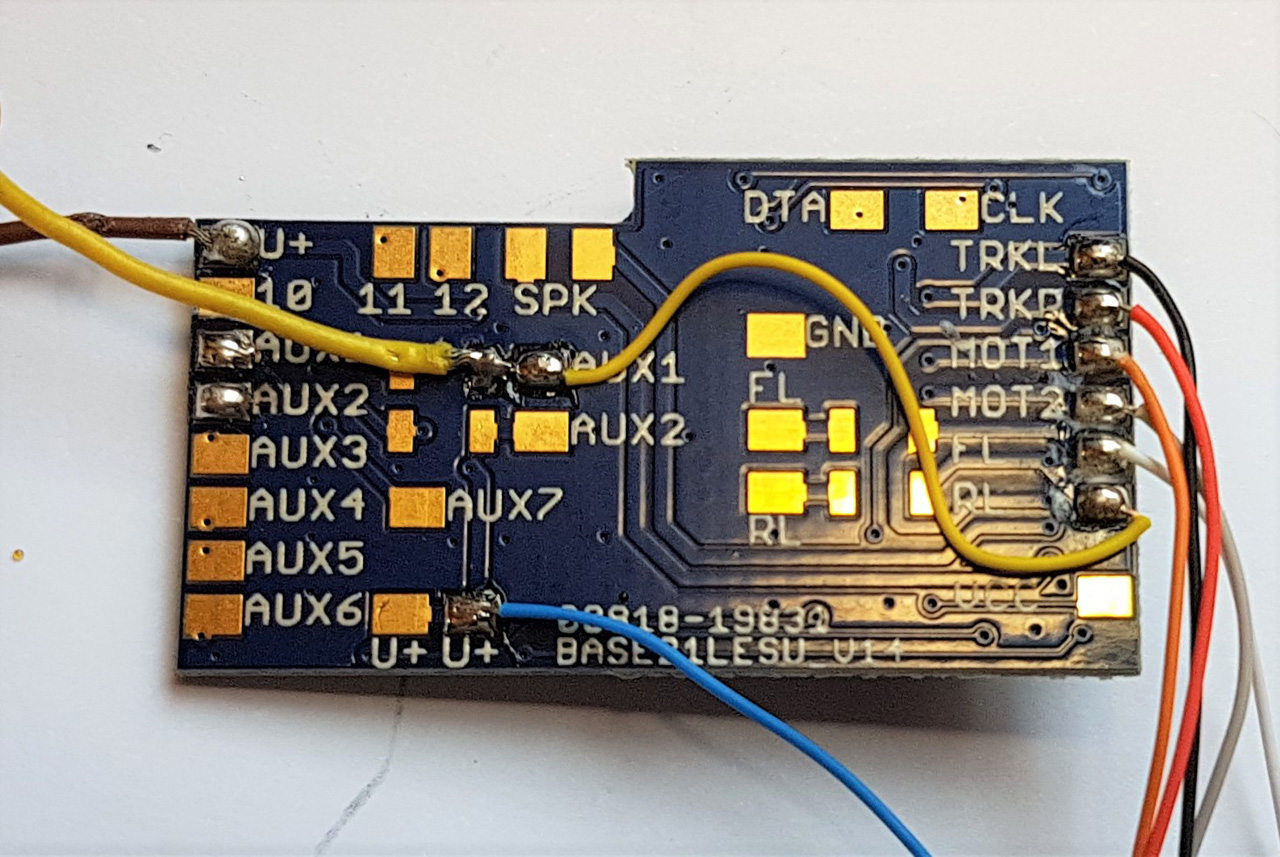

Die gelbe Litze der hinteren Lampe ist leider zu kurz. Wir
könnten diese natürlich einfach verlängern. Beim hier verwendeten
Adapter bietet sich aber die Möglichkeit, freie Lötpads zu
verwenden. Diese sind als Reserve vorhanden, um SMD Widerstände in
die Aux-Leitungen einzulöten, was hier aber nicht gebraucht wird. |

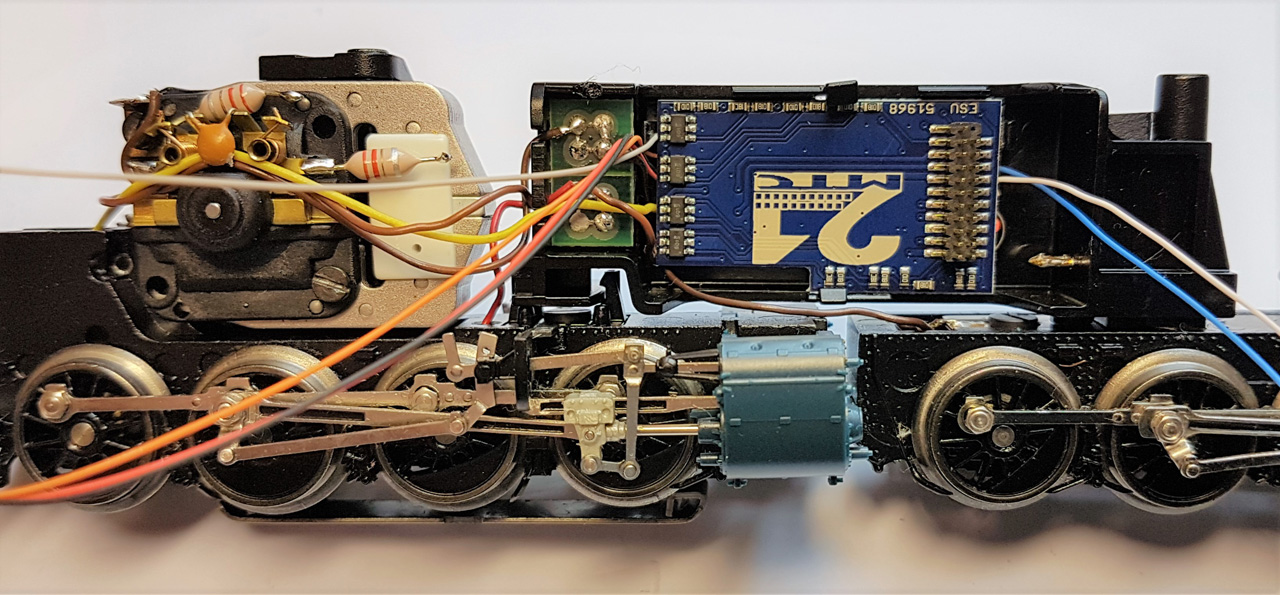

Die Adapterplatine wird eingeklippst,
die restlichen Litzen gekürzt und verlötet. |
|
|

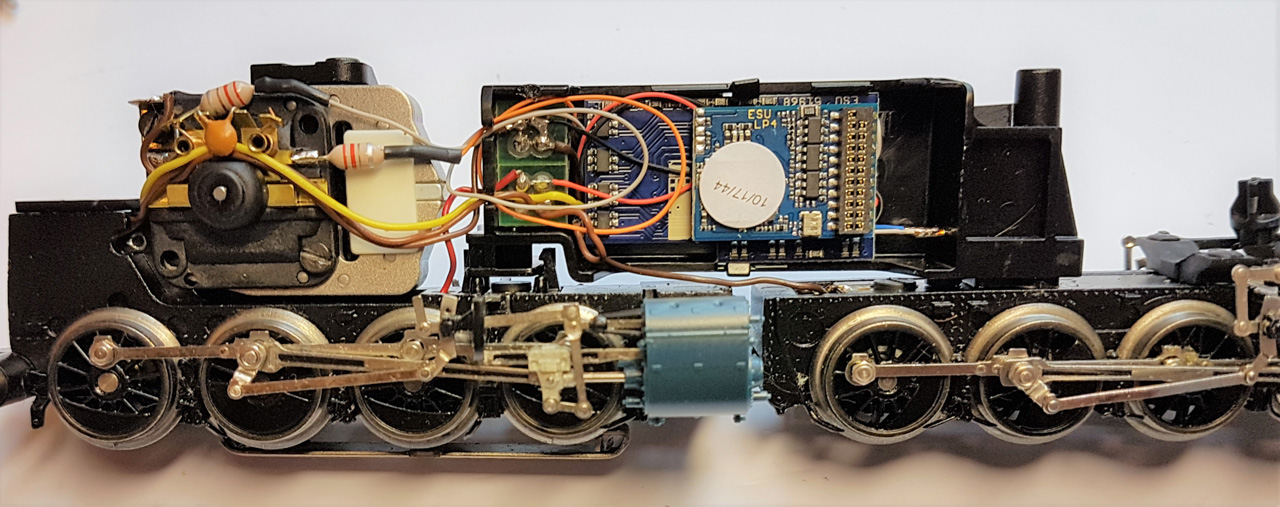

So sauber sieht die Verdrahtung nach getaner Arbeit aus. |
